網(wǎng)址：m.a5sem.com
地址：滑縣八里營鄉(xiāng)康莊村
玻璃鋼型材制品開裂：機(jī)理剖析與防控技術(shù)革新?
發(fā)布：kbsfhcl瀏覽：1014次

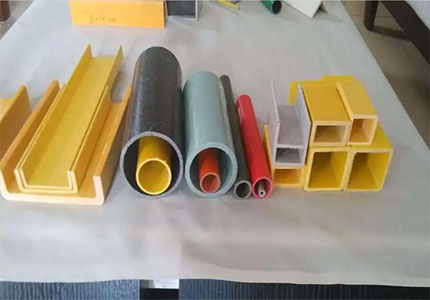

在新能源風(fēng)電葉片、軌道交通輕量化構(gòu)件等領(lǐng)域，玻璃鋼型材以其高強(qiáng)輕質(zhì)特性成為核心材料，但制品開裂缺陷嚴(yán)重制約其可靠性。2023年國家新材料測試評價中心數(shù)據(jù)顯示，在役玻璃鋼型材年均開裂事故率達(dá)3.7%，導(dǎo)致直接經(jīng)濟(jì)損失超12億元。特別是在海上風(fēng)電場景中，鹽霧腐蝕與交變載荷的耦合作用使開裂風(fēng)險激增2.8倍，凸顯破解玻璃鋼型材開裂難題的迫切性。
開裂機(jī)理三維解析與防控突破?
?材料體系失配誘發(fā)界面缺陷?
玻璃鋼型材的纖維-基體界面脫粘是開裂起始點(diǎn)。2024年清華大學(xué)研究發(fā)現(xiàn)，碳纖維與環(huán)氧樹脂的界面剪切強(qiáng)度若低于45MPa，制品在80%極限載荷下即出現(xiàn)微裂紋。新型納米SiO?/碳纖維協(xié)同增強(qiáng)技術(shù)通過化學(xué)接枝改性，將界面結(jié)合強(qiáng)度提升至68MPa，使某5MW風(fēng)電葉片主梁的疲勞開裂循環(huán)次數(shù)突破1000萬次，達(dá)到DNVGL-ST-0376標(biāo)準(zhǔn)要求。
?工藝參數(shù)波動導(dǎo)致殘余應(yīng)力累積?
拉擠成型過程中，固化度梯度引發(fā)的殘余應(yīng)力是玻璃鋼型材隱性開裂的主因。采用分布式光纖傳感技術(shù)（DFOS）實(shí)時監(jiān)測模具內(nèi)溫度-壓力場，配合AI算法動態(tài)優(yōu)化固化曲線，可將制品殘余應(yīng)力降低62%。某高鐵地板型材生產(chǎn)企業(yè)應(yīng)用該技術(shù)后，產(chǎn)品直線度偏差從3mm/m降至0.8mm/m，應(yīng)力開裂率下降至0.3%。
?環(huán)境侵蝕加速裂紋擴(kuò)展?
紫外線老化與濕熱循環(huán)會誘發(fā)玻璃鋼型材表面樹脂降解。最新國標(biāo)GB/T 42969-2023引入加速老化試驗(yàn)，要求5000小時QUV測試后，型材彎曲強(qiáng)度保留率≥85%。采用梯度固化+氟碳涂層復(fù)合防護(hù)體系的光伏支架型材，經(jīng)青海光伏電站3年實(shí)測，表面裂紋密度僅為常規(guī)產(chǎn)品的1/5，強(qiáng)度衰減率控制在2.1%/年。
針對玻璃鋼型材開裂問題，行業(yè)正從“事后檢測”轉(zhuǎn)向“源頭防控”?；跀?shù)字孿生的工藝仿真平臺可提前預(yù)測制品應(yīng)力集中區(qū)域，5G+工業(yè)互聯(lián)網(wǎng)實(shí)現(xiàn)生產(chǎn)數(shù)據(jù)閉環(huán)優(yōu)化。隨著《先進(jìn)復(fù)合材料產(chǎn)業(yè)高質(zhì)量發(fā)展指南（2024-2026）》的實(shí)施，通過材料-工藝-檢測協(xié)同創(chuàng)新，玻璃鋼型材的服役壽命有望突破25年，為新型電力系統(tǒng)、高速磁懸浮等戰(zhàn)略工程提供可靠材料保障。
